AFFTPF-6*7/0.15--六芯鍍銀四氟線

型號：Pt100、PT1000型，

材質:聚四氟乙烯

耐溫：260℃

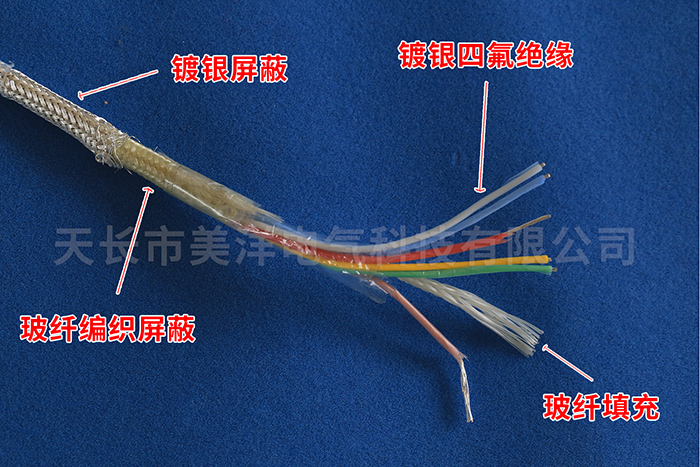

結構：外層四氟涂層，多股鍍銀銅絲包裹四氟

特點：耐溫抗磨，防腐蝕

線長：200米/卷

用途：各種儀器設備連接引線，各種溫度傳感器的引線，廣泛應用于礦場，醫院，軍工設備，大學實驗室等等！

Pt100補償導線在一定溫度范圍內，具有與其匹配的熱電動勢標稱值相同的一對帶絕緣包覆的導線叫補償導線。用它們連接熱電阻與測量裝置，以補償熱電阻連接處的溫度變化所產生的誤差。
Pt100補償導線特點：
①特性穩定，電絕緣性能好，使用壽命長。
②柔軟，彎曲性能能好，使用方便。
③包覆層材料穩定可靠，具有一定的耐溫性和耐寒性能。
 Pt100補償導線的引線主要有三種方式
　　1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
　　2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的***常用的引線電阻。
　　3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可******消除引線的電阻影響，主要用于高精度的溫度檢測。
　　熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線(從熱電阻到中控室)也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信號，不存在這個問題。
